苹果专利揭示了指纹技术的想法

(Tech Xplore)-“包含静电透镜的电容式指纹传感器”是2014年9月申请的专利的名称。列出的发明人是Jean-Marie Bussat。

该技术在本周的技术新闻中被称为“ Apple的静电透镜专利”，该专利于2014年9月首次提交。专利描述中说：“该申请通常与电容式指纹感应系统有关，更具体地说，涉及电容式指纹感应系统的使用。静电透镜，以提高电容传感系统的分辨率。”

从根本上讲，新闻是关于AppleInsider所说的Apple专利的“可通过显示器工作的”指纹传感器。

“电容式”传感器的所有含义是什么，为什么它对Apple很重要?

该专利称，“指纹识别系统的用途的一个实例电容性感测元件，以检测指纹图像进行收集。这样的传感器能够检测接触的脊和手指的指纹的谷之间的电场的差异与接触表面的适用于此目的的消费类电子设备。”

但是，专利说明书存在一个限制，即空间限制。

在具有空间限制的设备中实施电容式指纹传感器可能会导致产品设计在用户手指放置在其上的接触表面与电容式感应元件阵列之间有明显的分隔。“这种分离可能导致手指产生的电场模糊，并降低电容式指纹传感器的分辨率。”

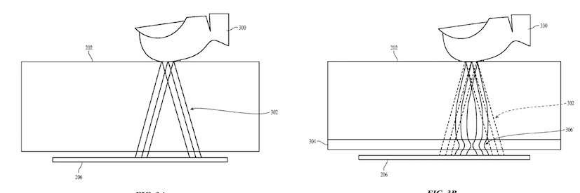

输入苹果公司使用静电眼镜的想法。静电透镜的使用可以减轻由间隙引起的模糊。

该专利将静电透镜概念描述为一个或多个图案化导电层。

“每个图案化的导电层均与电介质结构的接触面相距预定距离，并且基本平行于接触面。这些图案化的导电层可以由各种导电材料形成，例如：铜，银，铝，金;镍;钛;钨;碳纳米管;多晶硅;氧化铟锡;导电聚合物或其组合。”

该专利说，导电层可以通过诸如沉积和蚀刻或印刷的工艺形成在电介质结构内的电介质层上。图案化的导电层可以形成为单独的元件，例如，沿着边缘固定在适当位置的金属板。

“在操作期间，每个示例图案化导电层可以相对于电容感测元件的阵列基本上保持在预定电压。”
